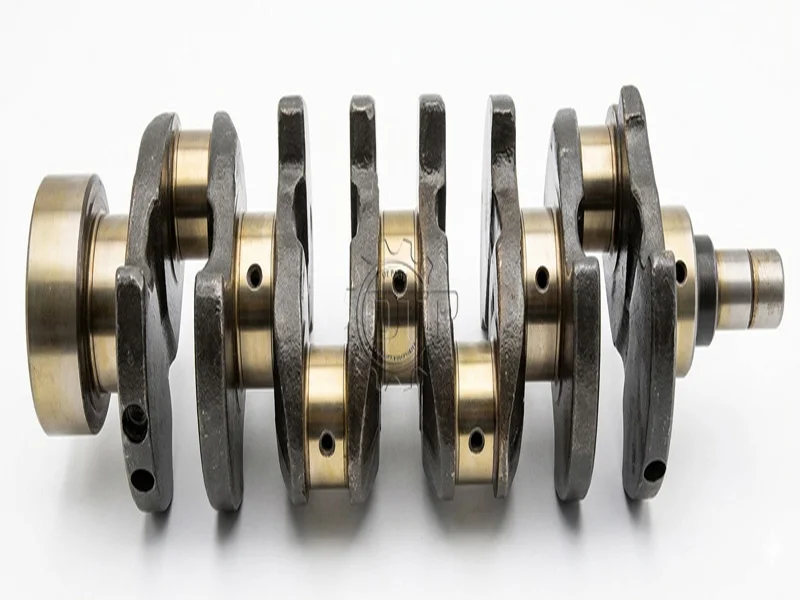

Trục khuỷu xe nâng

Hướng dẫn lắp đặt chuẩn kỹ thuật

Bước 1: Chuẩn bị & Vệ sinh

• Kiểm tra thông số cốt trục (Cốt 0, Cốt 1…) để chọn bạc lót (pê-ni-ê) tương ứng.
• Dùng khí nén và dung dịch chuyên dụng làm sạch các lỗ dẫn dầu dọc thân trục.
• Kiểm tra ngoại quan: Không vết nứt, không trầy xước bề mặt cổ trục.

Bước 2: Lắp đặt bạc lót và trục

• Đặt bạc lót vào thân máy, đảm bảo lỗ dầu trùng khớp hoàn toàn.
• Thoa lớp dầu bôi trơn mỏng (Assembly Lube) lên bề mặt bạc.
• Đặt trục khuỷu nhẹ nhàng vào vị trí, tránh va đập làm trầy cổ trục.

Bước 3: Siết nắp gối trục (Main Caps)

• Lắp các nắp gối trục theo đúng số thứ tự và chiều mũi tên hướng về phía đầu máy.
• Siết lực: Sử dụng cần cân lực siết theo trị số của nhà sản xuất (Ví dụ: Siết sơ bộ $40$ Nm, sau đó siết góc $90^{\circ}$).
• Thứ tự siết: Siết từ gối giữa ra hai đầu để tránh biến dạng trục.

Bước 4: Kiểm tra sau lắp đặt

• Dùng tay quay nhẹ trục khuỷu: Trục phải quay trơn tru, không có điểm kẹt.
• Đo độ rơ dọc trục bằng đồng hồ so (Khe hở tiêu chuẩn thường từ $0.10 – 0.25$ mm).
