Xi Lanh Thắng Chính Xe Nâng: Cấu Tạo, Dấu Hiệu Hư Hỏng Và Cách Thay Thế
Xi lanh thắng chính xe nâng (hay còn gọi là tổng phanh) là bộ phận quan trọng nhất trong hệ thống phanh thủy lực. Nó đóng vai trò chuyển đổi lực đạp từ chân phanh thành áp suất thủy lực để dừng xe an toàn.
Việc hiểu rõ về bộ phận này không chỉ giúp xe vận hành ổn định mà còn đảm bảo an toàn tuyệt đối cho người lái và hàng hóa trong kho bãi.
- Cấu tạo và nguyên lý hoạt động của xi lanh thắng chính
Xi lanh thắng chính thường được đúc bằng hợp kim gang hoặc nhôm bền bỉ, bên trong bao gồm các thành phần:
- Thân xi lanh: Chứa dầu thắng và các piston.
- Piston và cuppen: Tạo áp suất và làm kín buồng dầu.
- Lò xo hồi vị: Đưa bàn đạp về vị trí cũ sau khi phanh.
- Bình chứa dầu: Cung cấp dầu thắng cho toàn hệ thống.
Nguyên lý: Khi người lái đạp phanh, piston đẩy dầu qua đường ống dẫn đến các xi lanh bánh xe, ép guốc phanh vào tang trống để tạo lực ma sát làm dừng xe.
- Dấu hiệu nhận biết xi lanh thắng chính xe nâng bị hỏng
Đừng bỏ qua các dấu hiệu dưới đây nếu bạn không muốn gặp sự cố mất phanh nguy hiểm:
- Bàn đạp phanh bị thấp hoặc mềm: Khi đạp cảm thấy “hẫng”, không có lực cản chắc chắn.
- Phanh không ăn (Mất phanh): Dù đã đạp sát sàn nhưng xe vẫn không dừng lại.
- Rò rỉ dầu thắng: Dầu thấm ra ở thân xi lanh hoặc chảy xuống sàn xe.
- Kẹt phanh: Sau khi nhả bàn đạp, phanh vẫn bó chặt vào bánh xe khiến xe di chuyển nặng nề.
- Đèn cảnh báo phanh sáng: Hệ thống cảm biến phát hiện áp suất dầu không ổn định.
- Bảng thông số các dòng xi lanh thắng chính phổ biến
Mỗi dòng xe nâng (Toyota, Komatsu, Mitsubishi, TCM, Yale…) sẽ sử dụng loại tổng phanh có kích thước và mã phụ tùng khác nhau.
| Sản phẩm | Mã phụ tùng (Part Number) | Mã tham chiếu (Reference) |
| Xi lanh thắng chính | 92512651G, 32808, 92512651 | A-BP01-800A-0833A |
| Xi lanh thắng chính | A-BP01 | A-BP01-011A-0049A |
| Xi lanh thắng chính | Q70B3-70221, Q64G3-70221 | A-BP01-100A-0473A |
| Xi lanh thắng chính | A-BP01 | A-BP01-358A-0085A |
| Xi lanh thắng chính | A-BP01 | A-BP01-807A-0455A |
| Xi lanh thắng chính | 50DH-618100 | A-BP01-160A-0833A |
| Xi lanh thắng chính | 47530-13201-71 | A-BP01-200A-0049A |
| Xi lanh thắng chính | 46010-43K00 | A-BP01-904A-0200A |
| Xi lanh thắng chính | 91846-19700 | A-BP01-405A-0049A |
| Xi lanh thắng chính | 92348-15900 | A-BP01-407A-0085A |
| Xi lanh thắng chính | SH141-2 | A-BP01-805A-0455A |
| Xi lanh thắng chính | SY0037 | A-BP01-361A-0085A |
| Xi lanh thắng chính | 3EB-36-32250 | A-BP01-352A-0228A |
| Xi lanh thắng chính | A-BP01 | A-BP01-808A-0455A |
| Xi lanh thắng chính | 25815-40362, 24355-42193 | A-BP01-009A-0085A |
| Xi lanh thắng chính | 46010L9000 | A-BP01-159A-0833A |
| Xi lanh thắng chính | 47230-33901-71 | A-BP01-208A-0085A |
| Xi lanh thắng chính | 91946-20301, 91946-20301, 3FE-38-21171 | A-BP01-403C-0049A |
| Xi lanh thắng chính | RM622-511000-000 | A-BP01-155A-1408A |
| Xi lanh thắng chính | 91946-05900 | A-BP01-404A-0398A |
| Xi lanh thắng chính | 25595-40301, 25595-40302, 30CYH53-40000, 11K2009, 68600- | A-BP01-001A-0833A |
| Xi lanh thắng chính | 30HB-511400, 30DHW15-515000 | A-BP01-158A-0833A |
| Xi lanh thắng chính | N163-516000-000, A30A7-10100, C0X93-04001, C0X01-03001, 25595-40302A | A-BP01-153A-0833A |
| Xi lanh thắng chính | 47210-23320-71, 47210-23321-71, 47210-U2170-71, 800051254 | A-BP01-205B-1336A |
| Xi lanh thắng chính | 55593-50301 | A-BP01-013A-1666A |
| Xi lanh thắng chính | 230C5-40402, 230C5-40401, A45E5-40611, A45E5-40612, 38971, GR1001-515000- | A-BP01-008A-1666A |
| Xi lanh thắng chính | A01D5-41101G-1 | A-BP01-114A-1666A |

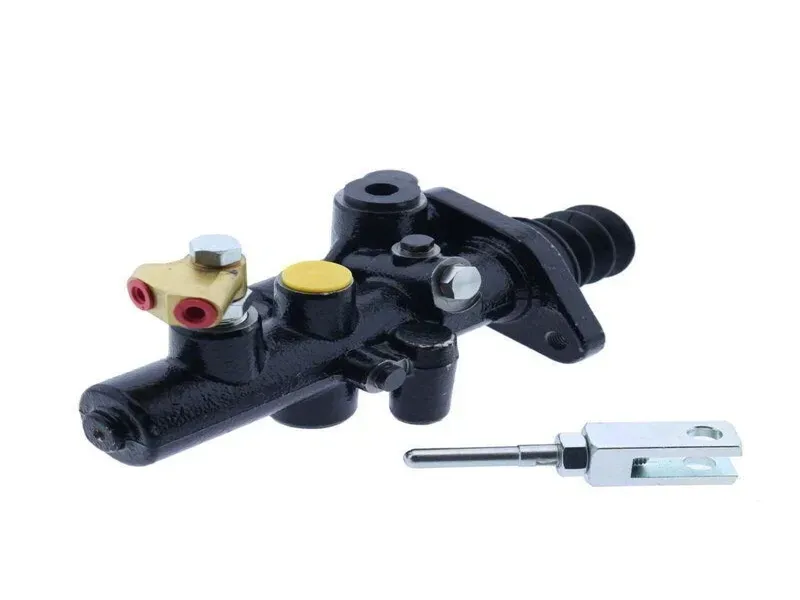

| Xi lanh thắng chính | 224X5-40201, 235H5-40201, 47250-30510-71, 47250-30512-71, 47250-30511-71, 47250-31450-71, 47250-30551-71, 47210-23811-71, 47210-23810-71, 47210-33070-71, 47250-U3330-71, C0X21-60101, A01D5-41101G, F41A5-40301 | A-BP01-005A-1666A |
| Xi lanh thắng chính | JP300-525000-000, B21E5-42101 | A-BP01-151A-0833A |
| Xi lanh thắng chính | 27045-40302, CT27045-40302 | A-BP01-003A-0833A |
| Xi lanh thắng chính | XF150-511000-000 | A-BP01-166A-1653A |
| Xi lanh thắng chính | 3EB-36-61180, 3EB-36-51180 | A-BP01-356A-1336A |
| Xi lanh thắng chính | 91A46-10100, 46010-FJ100 | A-BP01-402A-1336A |
| Xi lanh thắng chính | A02Z5-40302-1, 307024, 207E5-40900-5K | A-BP01-101A-1666A |
| Xi lanh thắng chính | 91346-40300, 91346-30300, 91346-20300, 91346-10301, 91W51-01900, 1039585 | A-BP01-401A-1336A |
| Xi lanh thắng chính | H2MD5-40902 | A-BP01-104A-1666A |
| Xi lanh thắng chính | 281E5-42101, 32010-03590, 32010-05220, 32051-01690, 32051-01700, 70001-08631, 32010-03600 | A-BP01-004A-1666A |
| Xi lanh thắng chính | K0U05-42051-1 | A-BP01-112A-1666A |
| Xi lanh thắng chính | 41585002400 | A-BP01-602A-1666A |
| Xi lanh thắng chính | XM250-512000-000 | A-BP01-157A-1666A |
| Xi lanh thắng chính | 13C0783 | A-BP01-814A-1666B |
| Xi lanh thắng chính | 239A5-40102, 239A5-40101, 239G5-40102, 3BA-36-51141 | A-BP01-002A-1666B |
| Xi lanh thắng chính | 91246-15300, 91246-15301, 91246-25300, 91246-35300 | A-BP01-400A-1666A |
| Xi lanh thắng chính | 30CJA53-40000 | A-BP01-804A-1666A |
| Xi lanh thắng chính | N030-516000-000 | A-BP01-152A-1666A |
| Xi lanh thắng chính | XF250-515000-000 | A-BP01-156A-1666A |
| Xi lanh thắng chính | 47530-13300-71 | A-BP01-215A-0085A |
| Xi lanh thắng chính | K91K5-40401 | A-BP01-103A-1688A |
| Xi lanh thắng chính | 46010-35H00, 46010-14H00, 46010 | A-BP01-906A-1666A |
| Xi lanh thắng chính | 46010-43K00 | A-BP01-904A-1666A |
Cách bảo dưỡng và thay thế tổng phanh xe nâng
Để kéo dài tuổi thọ cho hệ thống phanh, bạn cần lưu ý:
- Kiểm tra dầu thắng định kỳ: Đảm bảo dầu luôn nằm trong mức cho phép và không bị đen bẩn.
- Xả gió (Air) đúng cách: Khi thay mới, phải xả hết không khí trong đường ống để phanh có độ bám tốt nhất.
- Thay thế cuppen: Nếu thân xi lanh còn tốt nhưng bị xì dầu, bạn có thể chỉ cần thay bộ cuppen để tiết kiệm chi phí.
Lưu ý: Nếu lòng xi lanh đã bị trầy xước hoặc rỗ, việc thay cuppen mới cũng sẽ không có tác dụng lâu dài. Lúc này, thay mới nguyên cụm xi lanh thắng chính là lựa chọn tối ưu nhất.
- Mua xi lanh thắng chính xe nâng ở đâu uy tín?
Trên thị trường có rất nhiều loại tổng phanh từ hàng chính hãng đến hàng thay thế (OEM). Khi mua hàng, bạn nên:
- Cung cấp đúng Model xe và Số khung (Serial Number).
- Chọn đơn vị có chính sách bảo hành rõ ràng (thường từ 3-6 tháng).
- Kiểm tra kỹ các lỗ ren bắt ống dầu để tránh lệch bước ren.
Bạn đang gặp vấn đề về phanh xe nâng? Hãy để lại bình luận hoặc liên hệ hotline của chúng tôi để được tư vấn mã phụ tùng chính xác nhất cho xe của bạn!
